Sinus Panel

Sinüs Paneller

Oluk yüksekliği  18 mm, oluklar arası mesafe  76 mm, faydalı en tek bini olduğunda 1067 mm-  iki sinüs ek olduğunda faydalı en 991 mm’dir. Oluk yüksekliği  55 mm, oluklar arası mesafe 177 mm, faydalı en tek sinüs bini olduğunda 885 mm’dir.  Önerilen sinus panel metal kalınlıkları; Boyalı Galvaniz Sac : 0.50, 0.60 ve 0.70 mm’dir.

Boyalı Alüminyum : minimum 0.60 ve 0.70 mm ‘dir. Sinus paneller Boyalı Galvanizli Sac veya Boyalı Alüminyum olarak üretilmektedir. Endüstriyel Yapının özelliğine ve maliyetine göre Sac veya Alüminyum metaller tercih edilmektedir. Sinus paneller kullanıldıkları yerlerde estetik görünüm sağlar. Mimari detay çözümlerinin ve projeye özel tasarımların mümkün olması ve uygulamalarda sağladığı avantajları ile son yıllarda tercih edilen mimari ürünleri arasındadır.Tek kat sinus panel ve trapezler, yatay veya dikey  olarak uygulanmaktadır.

Detay çözümleri iyi yapıldığında yatay-dikey birlikte uygulanabilir. Isı ve izolasyon için yerinde sandwich sistem olarak bilinen iki metal trapez arasında, taşyünü (kaya yünü- mineralyün) , cam yünü, yüksek yoğunlukta poliüretan veya XPS extrüde polistren köpükler cephelerde ve çatılarda kullanılmaktadır. Yapının içe bakan yüzeyinde OSB üzerine alçıpan yapılarak iç mekanlarda istenilen estetik görünüm ve ekonomik çözümler sağlanır. Projeye özel ölçülerde üretimi yapılmaktadır.

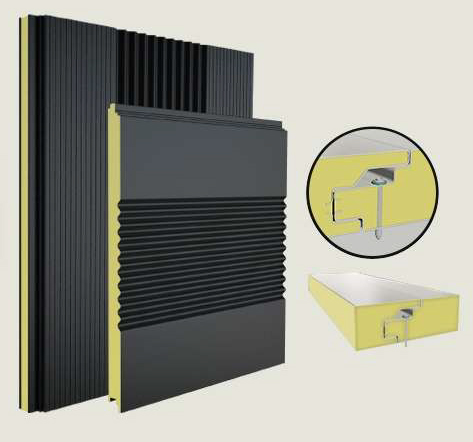

Yarı Sinüs Panel

Yarı sinüs panel formlu, gizli vidalı cephe panelimiz ile binalarınıza hem teknik hem de estetik açıdan yeni çözümler sunmaktayız. Sinüslü ve gizli vidalı panelimizle kombin olan, ayrıca düz ve mikro wave yüzey seçeneğiyle yarı sinüslü panelimiz size sonsuz tasarım seçenekleri sunmaktadır. Pur yalıtımıyla yapılarınızı su, ısı ve sesten korkurken pır yalıtımıyla yangın güvenliğinizi de sağlar.

TEKNİK ÖZELLİKLER
Panel kalınlıkları : 40- 50- 60-80-100 mm
Poliüretan Yoğunluğu: 40 kg/m3 (+-2)
Poliüretan Sınıfı : B2 , PIR (TS 14509)
Net Kaplama eni (alanı) : 1000 mm
Maksimum uzunluk: 16 mt
Üst Metal Kalınlıkları: 0,50 – 0,60 – 0,70 mm
Alt Metal Kalınlıkları: 0,40 – 0,50 – 0,60 – 0,70 mm
Isı iletkenlik Katsayısı : λ=0,022 W/mK
Renk: Ral seçenekleri
Yüzey Boya Seçenekleri: POLYESTER, PVC, PVDF, PLASTİSOL

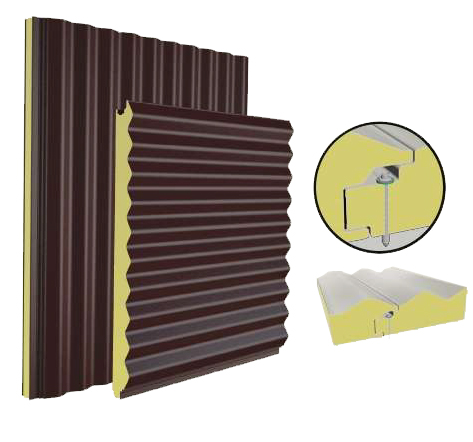

Tam Sinüs Panel

Sinüs formlu, gizli vidalı cephe panelimiz ile binalarınıza hem teknik hem de estetik açıdan yeni çözümler sunmaktayız. Yarı sinüslü ve gizli vidalı panelimizle kombin olan sinüslü panelimiz size sonsuz tasarım seçenekleri sunmaktadır. PUR yalıtımıyla yapılarınızı su, ısı ve sesten korkurken  PIR yalıtımıyla yangın güvenliğinizi de sağlar.

TEKNİK ÖZELLİKLER
Panel kalınlıkları : 50- 60-80-100 mm
Poliüretan Yoğunluğu: 40 kg/m3 (+-2)
Poliüretan Sınıfı : B2 , PIR (TS 14509)
Net Kaplama eni (alanı) : 1000 mm
Maksimum uzunluk: 16 mt
Üst Metal Kalınlıkları: 0,50 – 0,60 – 0,70 mm
Alt Metal Kalınlıkları: 0,40 – 0,50 – 0,60 – 0,70 mm
Isı iletkenlik Katsayısı : λ=0,022 W/mK
Renk: Ral seçenekleri
Yüzey Boya Seçenekleri: POLYESTER, PVC, PVDF, PLASTİSOL

Sinüs Panel Teknik Özellikleri

A- Oluk yüksekliği (dalga yüksekliği) 18 mm, oluklar arası mesafe (dalga boyu) 76 mm, faydalı en tek bini olduğunda 1067 mm- çift bini olduğunda 991 mm’dir.

B- Oluk yüksekliği (dalga yüksekliği) 55 mm, oluklar arası mesafe (dalga boyu) 177 mm, faydalı en tek bini olduğunda 885 mm’dir. (çift bini önerilmemektedir.)

Boyalı Galvaniz Sac: 0.50, 0.60 ve 0.70 mm’dir.
Boyalı Alüminyum: Minimum 0.60 ve 0.70 mm ‘dir.  0.80, 1.00 ve 1.20 mm alüminyum olarak üretilebilir.

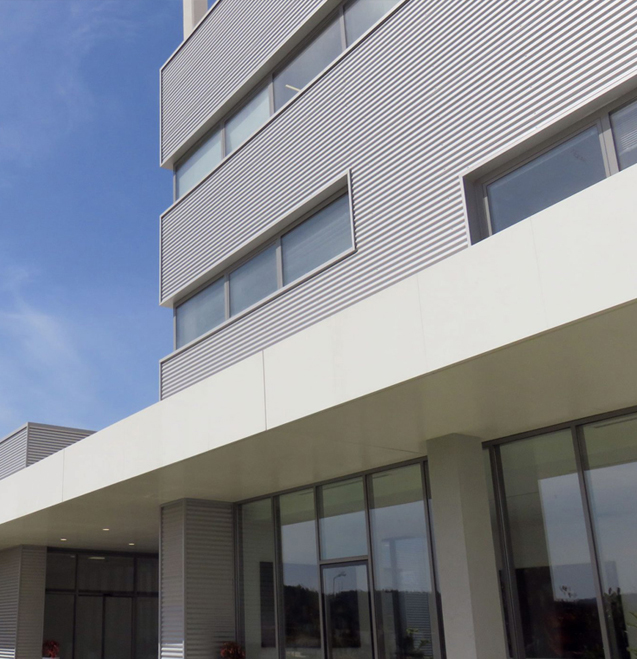

Sinus paneller Boyalı Galvanizli Sac veya Boyalı Alüminyum olarak üretilmektedir. Endüstriyel Yapının özelliğine ve maliyetine göre Sac veya Alüminyum metaller tercih edilmektedir. Sinus paneller kullanıldıkları yerlerde estetik görünüm sağlar. Mimari detay çözümlerinin olması, projeye özel tasarımların mümkün olması ve uygulamalarda sağladığı avantajları ile son yılların tercih edilen mimari ürünleri arasındadır. Önerilen kalınlıklar boyalı galvaniz sac : 0.50, 0.60 ve 0.70 mm kalınlıklarda üretilen sinüs formlu tek kat panellerdir.

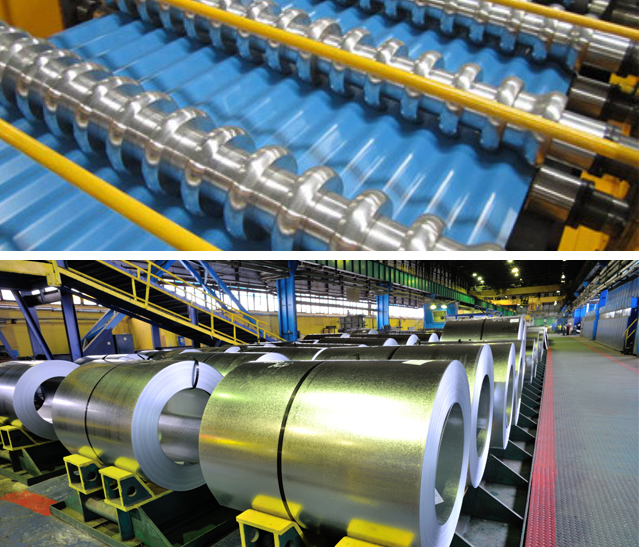

Sinus paneller; Coil-coating boyama teknolojisi ile boyalı metallerdir. Boya rengi RAL….. seçeneklerinden tercih edilebilir. (Önerilen renk seçenekleri; RAL 9006- METALİK GRİ, RAL 1015-FİL DİŞİ, RAL 5002-MAVİ, RAL 5010- AÇIK MAVİ, RAL 9002-KIRIK BEYAZ VB.). Sinus (oluklu) panelin içe bakan yüzeyi epoxy astar boyalıdır. Çinko miktarı minimum 200 kg/m2 ‘dir.
